Didier Chaplain (société Skymeca)
| La version ODK 20" livrée par OOuk a de très bonnes optiques, mais, par son choix mécanique avec un Primaire fixe, est inutilisable en Imagerie, toute la mécanique a donc été reprise par un ''VRAI PRO'' Didier Chaplain (société Skymeca) |
Le plus gros defaut de ce telescope etant le primaire fixe, et OOuk l'a livré complètement de travers par rapport à l'axe optique
Le telescope est donc INCOLLIMATABLE , inutilisable en Imagerie.

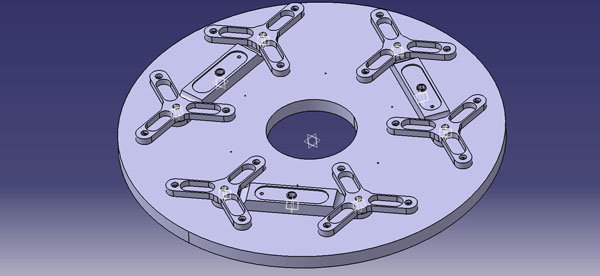

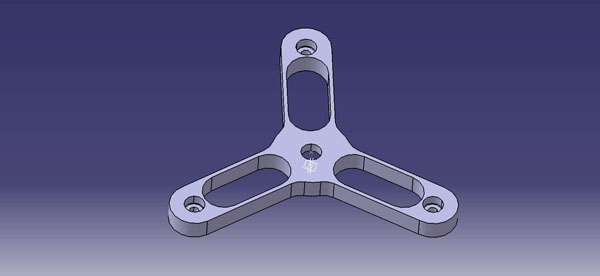

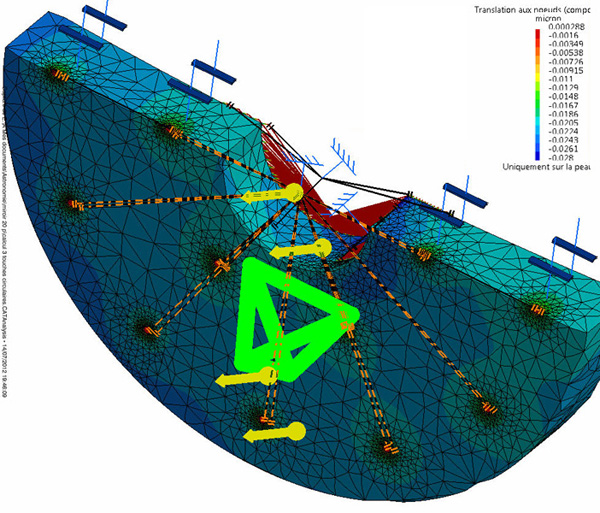

Didier a réalisé le barillet tout en ACIER INOX selon la simulation de Pascal on aura une flexion au µm
Après un mois passé dans l'observatoire pour les 1ere testes, on a pu voir que le miroir primaire etait dèja sale.
Une Chaussette est donc indispensable, plutot qu'en tissus style cole-roulé, on a opté pour une juppe en carbon

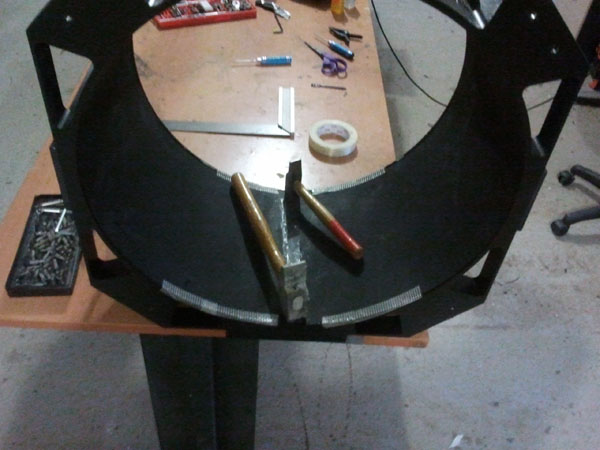

Rectification de la jupe carbon primaire qui etait jointe en superposition avec du rubson,
Elle dépassait de plus de 1mm gênant la mise en place de la flasque principale
Ajustement bout à bout avec une jointure avec bande Carbone collé à la résine Epoxy
Et avec un couche de peinture
Les trou des supports des tubes carbone n'etant pas perpendiculaire , les vis n'appuient que sur un coté, Didier à donc rectifié les supports, ils partent à la peinture (rouge anodisé)
ajustement des tubes carbone et mise en place de deux entretoises alu pour limiter l'écrassement lors du serrage.
Après peinture anodysée rouge par mon ami Américo
Ajustement de la juppe secondaire
Samedi 29 Septembre Grosse jounée d'usinage
Usinage de la flasque principal pour le passage des levier
Trounage des insère est des rotules principal en pas micrométiques
Le barillet TOUT INOX est terminé !
On voir le super travail de didier

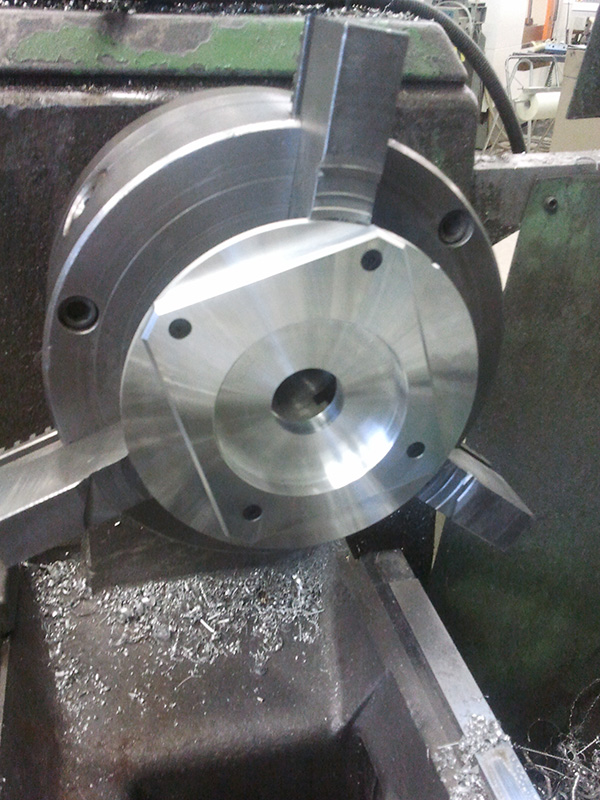

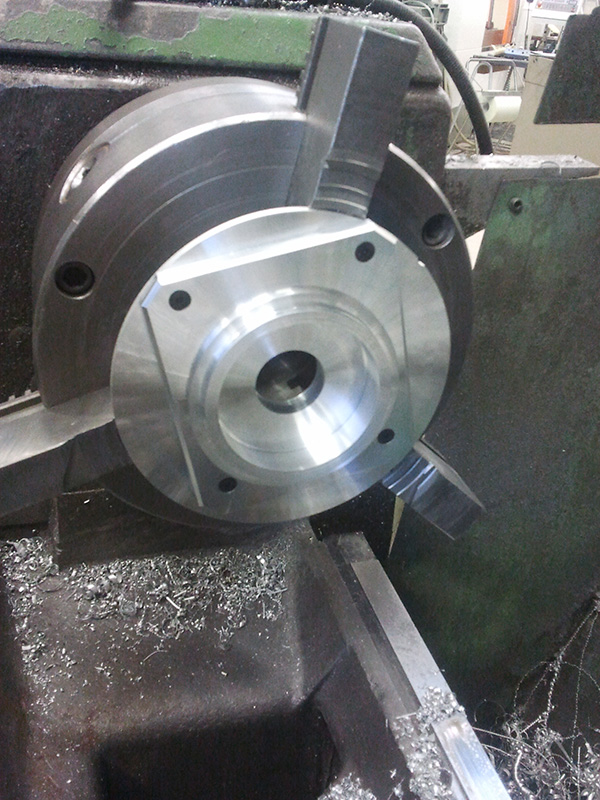

usinage de la rotule centrale pour le maintient du miroir Primaire
Le Miroir est sur sont lit douillet !
règlage du 20" sur site

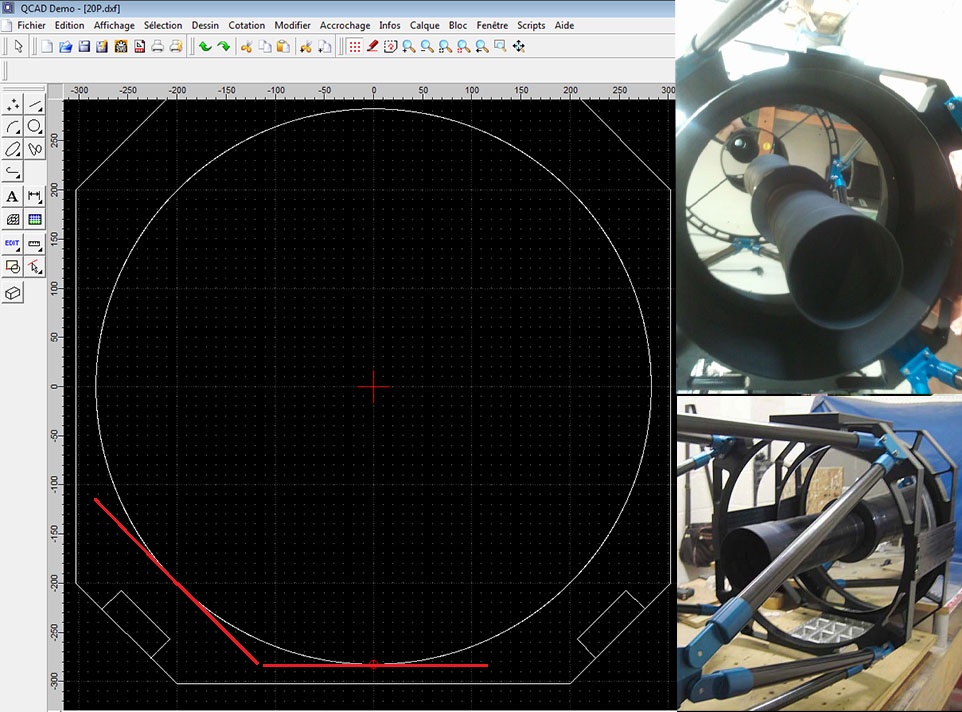

Modification de la fixation du PO FLI Atlas sur le 20"

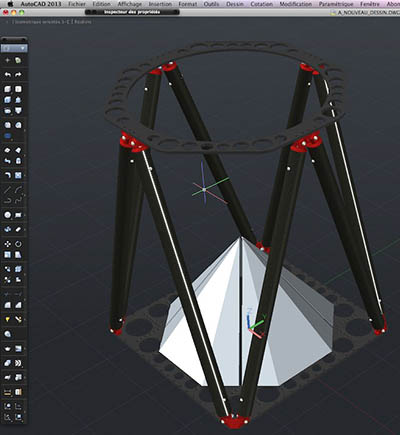

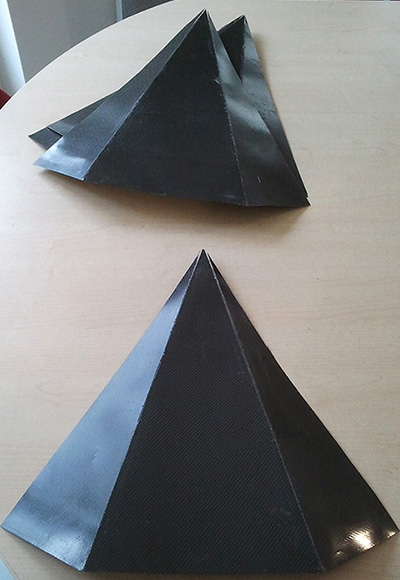

La Juppe ne va pas (pousière pollen ) pose de petales
idée de Alain Moreau
