Schéma Technique de l'installation




3 Cameras Vidéo IP avec night vision, enregistrement local et sur serveur extrene
IP Watchdog chez mez parents qui ping toute les minutes l'observatoire : me prévient en cas de coupure du WIFI
une ALARME BI-FREQUENCE avec recepteur Telephonique chez mes parents + activation IP
une autre ALARME AVEC GSM (Voie et Vidéo) + activation IP


INSTALLATION ENTIEREMENT ALIMENTEE EN 12V CC (ENERGIE SOLAIRE)

CONVERSION CC/CC 12V -> 48V (91% de rendement) pour monture PARAMOUNT ME
CONVERSION CC/CC 8V à 18V -> 12V 5V (97% de rendement) pour la stabilité de la camera CCD, pour switch/camera/SQM

MATERIEL INFORMATIQUE / SOLAIRE

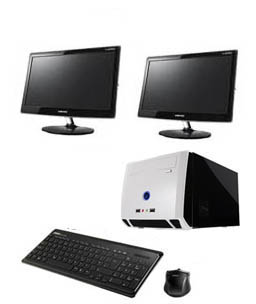

Mini PC Format ITX
LCD Samsung-2070 20"

Ordinateur en Fixe au RDC pour prise de photo
Et le serveur du systeme. Il est rélié à Internet il gère de la station météo et Sondes il est accéssible à distance en "Bureau à Distant" pour le remote à distance

PC d'assemblage Alim ITX 12V 250W
Carte Mere ITX ASUS P8H77-I
Intel Core I7 3777S 4.0GHz
RAM 16 Go
Disque SSD 256 Go + HDD 1 TO 10000tr
Windows 8 64b version Ultimate
Alim ITX 210W directement en 12V

2 x Écrans LCD Samsung 2070 LCD 20"
Rare ecran LCD alimenté directement en 12V

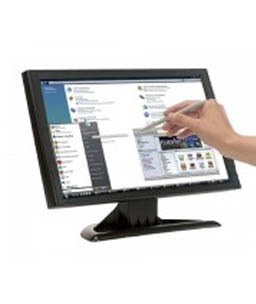

Déport Coupole Ecran 17" Tactile

utilisé pour l'observation visuelle et les règlages (MAP,Flat...)
avec le public

Écran LCD FAI 17"
Rare ecran LCD alimenté directement en 12V
TP-Link TL-WA601G

Cette borne réseau sans fil WiFi 108Mbps multi-fonctions. En mode point d'accès de base, il assurera la connexion de tous les ordinateurs. Equipé de la technologie WDS il peut être utilisé dans d'autres modes, Bridge pont WiFi point à point, Bridge Point à multi-point et même mode répéteur de signal WiFi.
CARTE ETHERNET IPX800 V3.00
Contrôleur d' Entrées/sorties via Internet

Ce serveur comporte 4 entrées TOR, Entrées Analog et 8 sorties (10A). Le tout est controlable à distance par internet et totalement programmable.
http://www.gce-electronics.com
TP-Link TL-ANT2414A

Antenne WiFi externe directionnelle et étanche avec gain de 14 décibels permettant d'augmenter la porté et la propagation des éléments réseau sans fil
Cisco SD2008

GIGA industrial Switch
switch Ethernet 8-port 10/100/1000 Gigabit Switch
ALIM ITX 8V-28V
Regulateur 12V 5V + PC

DC Output : 210W +12V 0 1012 ±5%
Efficiency: above 92% +3.3V 0 1012 ±5%
MTPF: 90,000H -12V 0 0.10.1 ±15%
Moxa NPort 4110S

Ports Série vers Ethernet - 1 ports BULK

Moxa NPort 4110S
Serveur de ports série 1 x RS232
Interface Lan : 1 x 10/100 Mbps RJ45
Signaux RS232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
aMode : TCP Server, TCP Client, UDP, and Real COM Modesl

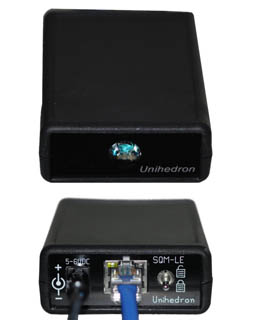

Sky Quality Meter - LE
TCP/IP

mesure de la brillance du fond de ciel

Le Sky Quality Meter (SQM pour faire plus court) est un outil permettant de mesurer de façon fiable et reproductible la brillance du fond de ciel (ou magnitude surfacique). Cette mesure permet de quantifier la qualité d'un site pour l'observation astronomique

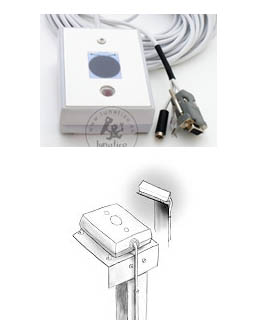

AAG CloudWatcher
Modifié -> TCP/IP


Détecteur de nuages, pluie et lumière

Le AAG CloudWatcher est un système de haute précision pour surveiller l'état du ciel

Convertion en TCP/IP avec Moxa NE4110S

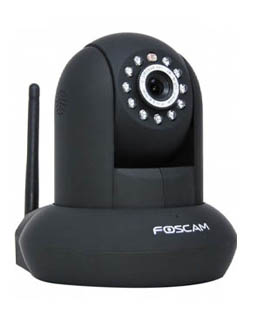

IP Network IR night vision Camera FOSCAM

Video Input NTSC
Video Resolution NTSC: 640*480(VGA), 320*240
Automatic white balance (AWB), automatic gain control (AGC), backlight
CMOS Parameter Adjustment compensation (BLC), automatic light control /electronic light control
Stream Format Pure video stream or composite video & audio stream
NTSC: 1 - 30frame/second;
Video Compression Code Rate 16Kbit/S~8Mbit/S
Audio Input One linear input, impedance: 1KO
Audio Compression G.726
Input Power DC 9V 1.5A 5W
Operating Temperature -10 ~ +50°C / +14~ +122°F +14~ +122°F
Operating Humidity 10 ~ 85%

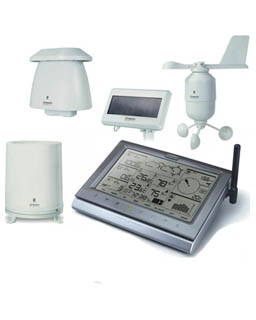

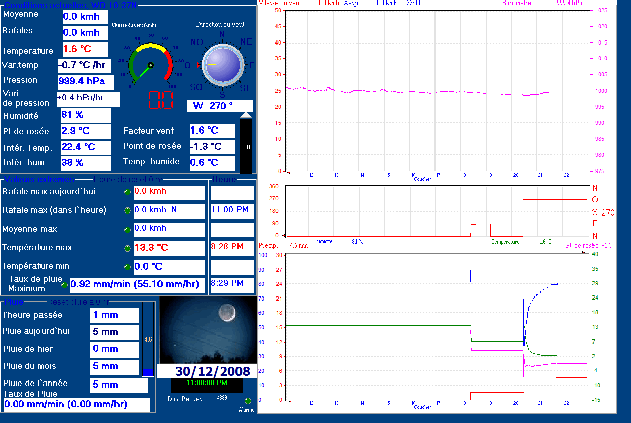

Station Météo Pro OREGON WMR200

Heure radio-pilotée automatiquement (DCF77)
Présentation de l'heure et de la date
Choix des fuseaux horaires (+/- 12 heures)
Température intérieure (de -10°C à + 60°C) et humidité relative
Pression atmosphérique relative en hPa ou mm
Affichage de la prévision météo
Affichage de la tendance météo
Température extérieure(de - 30°C à + 70°C) et humidité relative
Humidité extérieure relative Min/Max de 20 % à 95 %
vitesse et de la direction du vent(de 0 à 180 km/h)
Pluviomètre dernière heure, des dernières 24 heures

Convertion en TCP/IP avec Moxa NE4110S
camera ALL SKY
SX OCCULUS

pour scruter le ciel, camera couplée a un serveur Video Ip, et un obsectif grand champ FishEye obsjectif 2.1mm
Sondes Phidgets T°/Volt/Amp

perment du surveiller, sur place ou a distance en remote la Tension des batteries, la consomation et le T° de PC
IP WATCH DOG

Controle la conection Internet
USB Interface
Teste toutes les minutes, par un Ping sur serveur externe, si la connection Internet est bonne, si ce n'est pas la cas , reset la Freebox
Teste toutes les minutes la connection Wifi avec l'observatoire, me prévient en cas de coupure
DL MAXDOME II
Modifié -> TCP/IP


cette installation comprend deux MaxDome identique contrôleur conseils. Le circuit principal, qui contrôle la rotation de dôme, se connecte au PC de contrôle. Un deuxième conseil identiques, à cheval sur la rotation du dôme et alimenté par une batterie solaire, commande le cimier.

Convertion en TCP/IP avec Moxa NE4110S

LOGICIELS ASTRO
Diffraction Limited
Maxim DL 5.18 Pro
Software Bisque
TheSkyX
Pleiades Astrophoto
Pixinsight 1.8
Software Bisque
TPoint
Software Bisque
Automadome
Software Bisque
PrecisionPEC
