Gestion d'un APN/LASER/LED/LX200

1er Module :
Création du logiciel Felopaul pour gérer les montages electroniques:
 - Pilotage du LX200
 - Pilotage du Canon par soft & Hard (avec montage HF ou Cable USB/RS Pierre ASTRO)
 - Pilotage du Laser
 - Traitement des Images
 - Pilotage d'un joystick

2eme Module :
Petit montage electronique simple & rapide :
 - LX200 en RS232
 - Pilotage du Laser vert guide
 - Prise de photos avec le 350D (programmation de séquences possibles ex : 6 X 30sec)

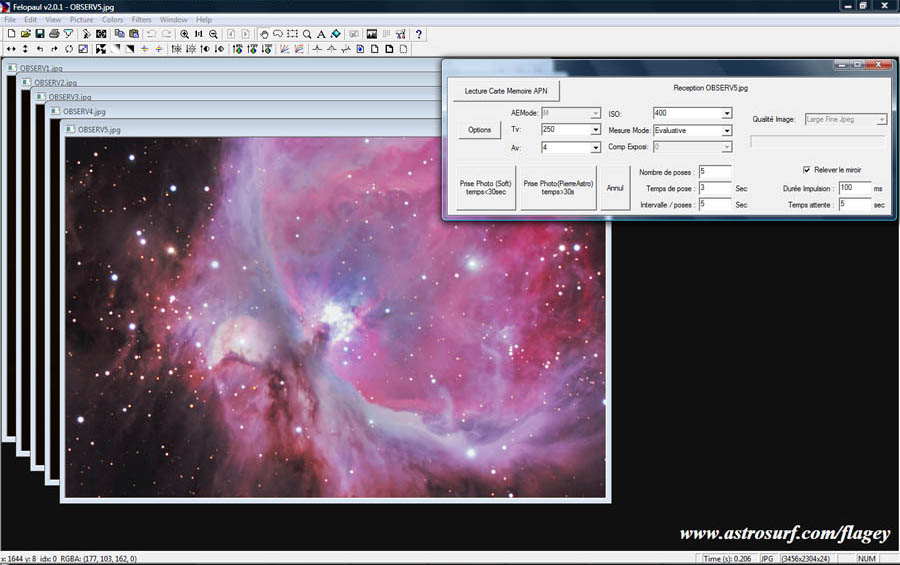

1) Logiciel Felopaul V2.01




Le but de ce developpement perso :

 - Pilotage du LX200 ou  Drivers ASCOM
 - Pilotage du Canon par soft & Hard
 - Télécharger les images de votre canon en direct ou différé
 - Traitement de base des Images
 - Pilotage du Laser
 - Pilotage un Joystick

Vous pouvez donc piloter votre APN en longues poses soit avec le montage HF ou
soit avec le cable Pierre ASTRO, Il existe en RS232 ou en USB

ATTENTION PENSEZ A PARAMETRER DANS VOTRE
APN : "Connexion PC" et surtout pas "Imprimante"


Vous pouvez le trouver la :
Pierre Astro

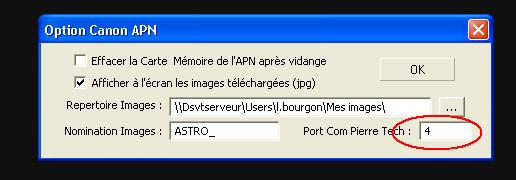

Vous avez juste à mettre quelques Parametres : chemin de sauvegarde, méthode, port Com.



Ce soft permet pour le moment une prise de vue simple (soft par son cable USB ou Hard en HF par le montage elec.)
ou une sequence de X photos de X secondes ! (uniquement hard par le montage elec.)
Vous pouvez télécharger les images de votre canon en direct ou différé.
Les afficher, les traiter avec quelques fitres disponibles, et les convertir ex : cr2(raw) -> Jpg

Supported files :
bmp cr2(raw) gif jpg png ico tif tga pcx wbmp wmf emf j2k jp2 jbg j2c jpc pgx pnm pgm ras

Pour le Laser :
- en monde manuel (ON/OFF)
- en mode auto :  dès que le telescope change d'objet, le laser s'allume puis s'éteint 5 secondes
après stabilité du telescope.

Pour piloter votre téléscope (LX200 ou ASCOM drivers) , il est agréable d'utiliser un joystick
On peut trouver des joysticks adaptés à l'astro sur Ebay ou autres....



Il manage pour les LX200 :
boutons 1 à 4 : Vitesse de rotation
bouton 5 & 6 : ZIS in/out
bouton 7 : prise d'une photo
bouton 8 : laser On/off

Soft que vous pouvez télécharger gratuitement

Felopaul200.msi  (version Automate)
Felopaul.msi V2.0.4  (version cable Pierre Astro)
Felopaul.zip V2.0.4  (mise à jour du 18/12/2009)

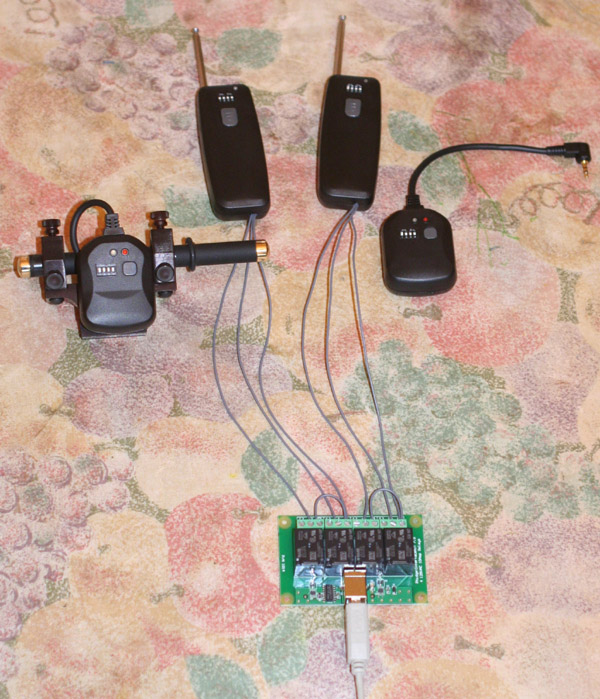

2) Montage pour gérer un Pilotage de l'APN / LASER / LX200 Sans Fils

pour cela j'ai acheté un interface USB->RELAIS:
www.robotshop.ca

puis deux télécommandes canon sans fils sur ebay:

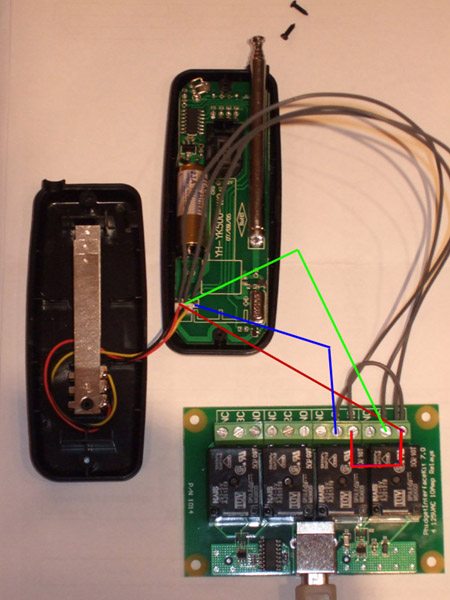

10 minutes pour faire 3 soudures :


faire de même pour la 2eme télécommande.

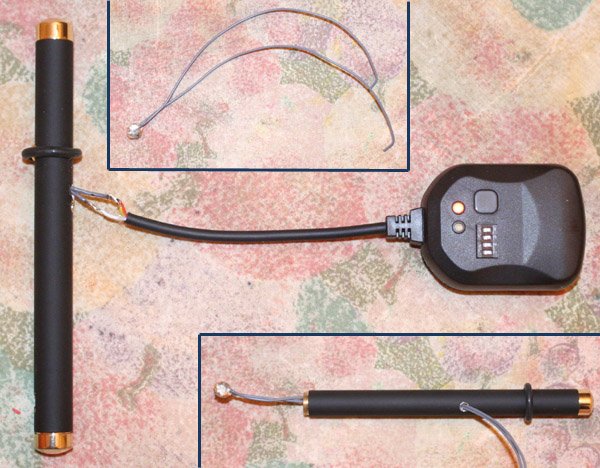

Montage du Laser :

Prendre un petit morceau de carte CI double face et faire un petit rond de la taille
de votre interieur du laser, souder un fil de chaque coté, perser un trou au niveau du
ressort du pointeur (mesurer avec les piles) passer le cable et souder le fils blanc
sur la partie en contact avec le - de la pile et le rouge & jaune avec la partie en contact
avec le ressort.

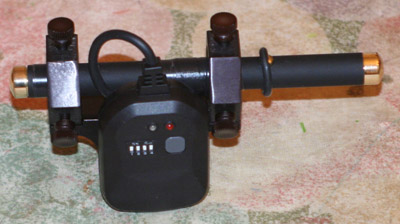

Arranger avec du chaterton ou autre,  un morceau de double velcro sur votre support laser
et le montage est opérationel.





puis un petit soft visual C++ que j'ai fait avec le pilotage du LX200 (avec module RS232/USB/wifi)


Voila pour quelques € un montage et un soft pratique.
